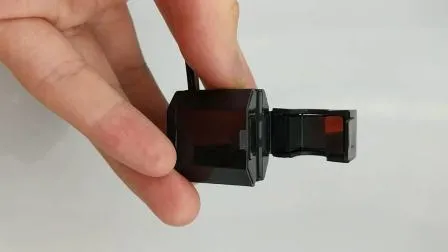

UL Ce 50A/25mA Датчик тока с ферритовым сердечником с разъемным сердечником
UL CE 50A/25mA Датчик тока с разъемным сердечником с ферритовым сердечником Серия ECS10 представляет собой трансформатор
Отправьте запросОПИСАНИЕ
Базовая информация
Модель №. | ECS1050-2 |
Приложение | Электронный, инструментальный |
Введите | Преобразователь мощности |
Фаза | Эйнцель |
Состояние операции | Внутри |
использовать | Измерение |
Викельформ | Однослойный и плотно намотанный тип |
Изолирующая среда | Изоляционная бумага |
Монтаж | Активный тип |
Структура магнитной цепи | Одноступенчатый тип |
Принцип преобразования напряжения | Электромагнитный тип |
Транспортный пакет | 160 шт./коробка |
товарный знак | ЭЧУН |
Источник | Китай |
HS-код | 8504500000 |
Производственная мощность | 10000 штук/месяц |
Описание продукта
UL CE 50A/25mA датчик тока с разъемным сердечником и ферритовым сердечником
Серия ECS10 представляет собой трансформаторы тока с разъемным сердечником. Трансформатор трансформатора тока можно установить на существующих электрических панелях, например, в центрах управления или центрах нагрузки, для измерения или контроля мощности. Для облегчения установки эти трансформаторы тока можно монтировать без демонтажа существующих кабелей.
Доступен индивидуальный текущий коэффициент.
Номинальный первичный ток (А) 50/60 Гц | 50 ном (0,1 ~ 60 А макс.) |
передаточное число | Нп:Нс=1:2000 |
Текущие отношения | 50 А/25 мА |
Сопротивление постоянному току максимум при 20 °C | 180 Ом ± 10 % |
0,5 % | |
Фазовая ошибка в диапазоне номинального тока | ≤1° |
Уровень защиты | 6,8 ВО (Шпитце) |
Диапазон рабочих температур | -40~65°С |
Диапазон температур хранения | -45~85 °С |
Диэлектрическое выдерживаемое напряжение (Hi-Pot) | 2,5 кВ/1 мА/1 мин |
Изоляцияширокая стойка | 500 В постоянного тока/100 МОм мин. |
Приложения:
Измерение тока
Наблюдение и защита
Энергетическая и субметрическая продукция
Сетевое оборудование
Приборы и датчики
Системы контроля
Преимущество:
Легкая конструкция.
Отличная линейность во всем диапазоне.
Полностью соответствует RoHS.
Сопутствующие товары
-
Дроссельная катушка, корректоры коэффициента мощности, тороидальный дроссель с сердечником Hi-Flux, высокий КПД, малые потери, 12 А.
-

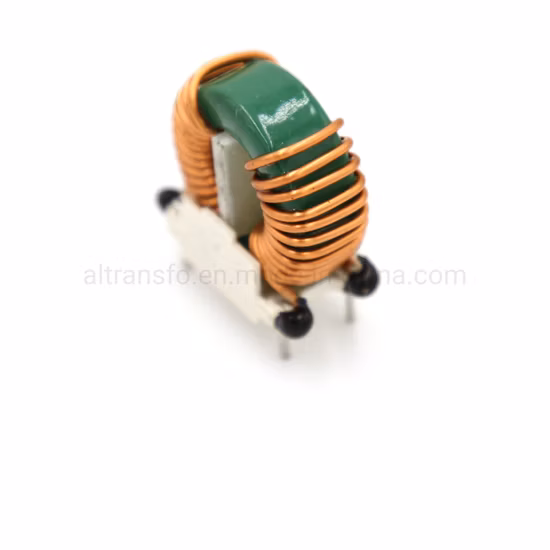

Высокоэффективный тороидальный силовой индуктор с нанокристаллическим сердечником и проволочной катушкой.
-
Прямая продажа резистора Savol 2W 3W 5W 5 Ом 10 Ом с цветовым кодом
-

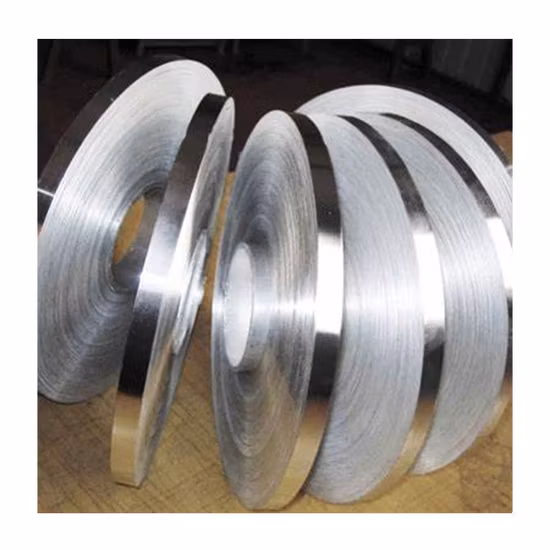

Популярный магнитный материал CRNGO 50A600, яичный сердечник из кремниевой стали
